Chọn đường kính ống lồng in cho nhiều loại size dây điện.

Việc đánh dấu dây điện trong các hệ thống tủ bảng.do vậy giúp tủ bảng điện của hệ thống điện được chuyên nghiệp, dễ dàng bảo trì bảo dưỡng và sử dụng. các kỹ sư, thợ điện và chủ đầu tư thì đang sử dụng ống lông in luôn dây điện cho các công trình đang sử dụng. Việc sử dụng đường kính ống lồng in với nhiều loại size.

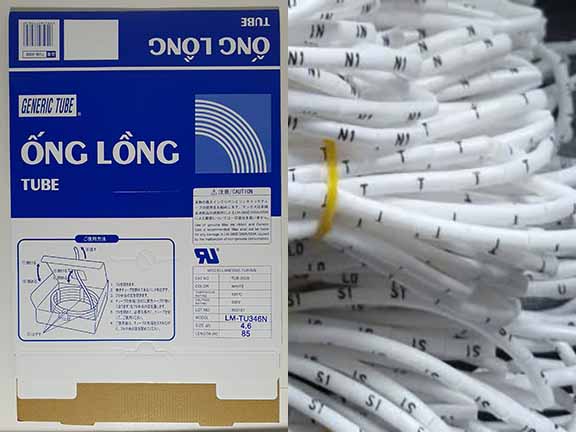

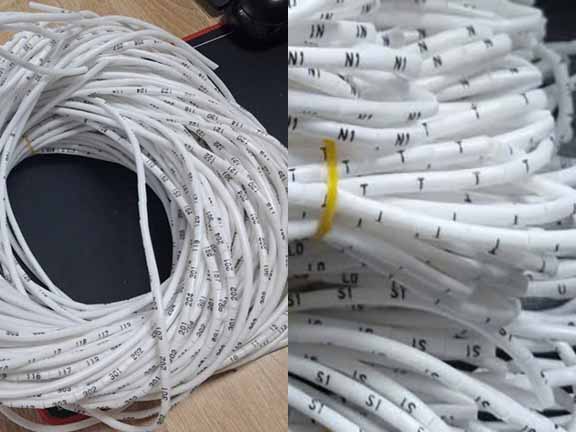

+ Sản xuất ống lồng in bằng nhựa pvc hoặc ống co nhiệt chúng thì được dùng để in những thông số kỹ thuật, ký hiệu, mã số vạch dùng để luồn trực tiếp vào dây điện trong tủ bảng điện. trong các hệ thống tụ bảng điện thì việc sử dụng in ống lồng dây điện được sử dụng thường xuyên và được ứng dụng rộng rãi.

+ Việc sử dụng size ống lồng in cho dây điện thì được kiểm tra về size ống phù hợp với size dây điện. Việc sử dụng đúng size ống lồng cho dây điện. khi chúng ta chọn size ống thì không nên chọn size bé hay rông sẽ làm cho đầu cốt dây điện rộng hay tuột khi sử dụng hay bị rách khi sử dụng. việc chọn size ống lồng có kích thước trong luôn lớn hơn từ 0.2mm đến 0.5mm so với đường kính của dây điện thì mới phù hợp với. sau đây là một số kích thước cơ bản của dây điện như sau:

• Lõi dây điện từ 0.5-0.75 mm² thì sử dụng dây có phi 1.2mm đến dây có phi 2.0mm.
• Lõi dây điện từ 0.75-1 mm² thì sử dụng dây có phi 2.0mm đến dây có phi 2.5mm.
• Lõi dây điện từ 1.5 mm² thì sử dụng dây có phi 3.2mm
• Lõi dây điện từ 2.0 mm² thì sử dụng dây có phi 3.6mm
• Lõi dây điện từ 2.5 mm² thì sử dụng dây có phi 4.0mm
• Dây cáp 2.0 thì sử dụng ống lòng co nhiệt có phi 4.0mm
• Dây cáp 4.0 thì sủ dụng ống lồng co nhiệt có phí 6.0mm
• Dây cáp 6.0 thì sử dụng ống lồng co nhiệt có phi 8.0mm

=è do vậy việc chọn đúng size ống lồng sao đúng dây điện qua đó thì đảm bảo được việc đầu cốt sử dụng trong tủ bảng điện không bị sê dịch. Thông tin, thông số kỹ thuật được đảm bảo cho hệ thống. khi thông tin được đảm bảo thì giúp cho thơ điện, kỹ sư dễ dàng bảo trì và sử dụng cho tủ bảng điện. do vậy size ống lồng in luồn dây điện thì giúp quá trình sử dụng tiết kiệm thời gian và những lỗi kỹ thuật được sử dụng nhanh chóng cho tủ bảng điện.

+ Chúng ta cùng tìm hiểu xem các kích thước ống lồng in thường được sử dụng cho tủ bảng điện như sau:

• Kích thước ống lồng in có phi 2.0 mm đến phi 3.2 mm: đây là loại ống lồng in được sử dụng cho các dây tín hiệu nhỏ hay dây điều khiển trong các tủ bảng điện trong tủ bảng điện . qua đó giúp thông tin được in rõ ràng và dễ luôn dây điện.
• Kích thước ống lồng có phi 3.2 đến phi 10.0mm: đây là loại ống lồng in được sử dụng rộng rãi và phù hợp với nhiều hệ thống tủ bảng điện từ nhỏ tới to. Đây là size ống lồng in được sử dụng nhiều.
